鋼鐵冶煉過程產(chǎn)生的各種固廢的回收利用是我國鋼鐵行業(yè)實現(xiàn)可持續(xù)發(fā)展、降本增效、提高鋼企競爭力的有效途徑。轉爐塵泥具有粒度細( 5 ～74．6 μm) 、含鐵量高( TFe 約 50%) 的特點，是寶貴的二次資源，將轉爐 OG 泥和除塵灰制成冷壓球，代替燒結礦作為轉爐的冷卻劑和造渣劑，提高了轉爐固廢的回收利用率，具有良好的經(jīng)濟效益和社會效益。

　　一、冷壓球工藝流程

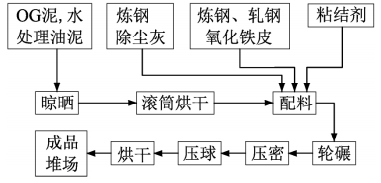

　　干燥后的 OG 泥、水處理油泥和煉鋼除塵灰、煉鋼氧化鐵皮、粗顆粒按照一定比例分別通過螺旋稱重機稱重配料后，與粘結劑進入輪碾機壓實混勻，然后進入壓密機進一步壓實，再經(jīng)對輥壓球機壓塊、篩分，得到合格的球團，篩下粉料返回緩沖料倉再次進行壓球。合格的球團送入烘干機進行干燥，使生球含水率降到2%以下后即為成品。流程如下圖所示：

　　二、冷壓球團的性能

　　（1）粒度。在轉爐的冶煉過程中，熔池中的碳氧反應生成大量的CO氣體，從轉爐的爐口流向煙罩進入轉爐一次除塵，冷壓球如果粒度太小就會隨爐氣帶走。冷壓球的粒度在30～50mm，才能進入熔池，滿足煉鋼生產(chǎn)的需要。
　?。?）強度。在配料里加入淀粉做粘結劑，形成固相粘結力，使冷壓球具有一定的強度，避免在添加過程中破碎成小顆粒，增加除塵系統(tǒng)的負擔。
　　（3）密度。冷壓球的密度在( 2.29～2.56) ×103 kg /m3 ，與轉爐爐渣密度水平接近，有利于在轉爐實際冶煉中參與渣鋼界面反應，獲得更好的脫磷效果。

　　三、冷壓球團系統(tǒng)組成

　?。?）原料烘干系統(tǒng)。晾曬后的 OG 泥和水處理油泥含水率約15%，需要進一步脫水至 2%以下。
　?。?）配料系統(tǒng)。物料由氣力輸送系統(tǒng)進入各自料倉，其中細料下部通過平板閥接計量螺旋，物料分別通過計量螺旋和葉輪給料機實現(xiàn)配料，由下部的螺旋輸送機實現(xiàn)給料。
　?。?）壓球系統(tǒng)。消化后的物料和必要的粘結劑經(jīng)過混合碾壓作業(yè)進行充分混碾，混合后的物料進入該設備后進行壓塊。該環(huán)節(jié)主要由壓密機、對輥壓球機、固定篩、返料系統(tǒng)等組成。
　?。?）成品球烘干系統(tǒng)。將壓好的生球均勻地平鋪在網(wǎng)帶上，被送入干燥機。生球在干燥機內(nèi)往返移動，同時吹入熱風，水蒸氣被排出，使生球含水率降到 2%以下。
　?。?）除塵系統(tǒng)。除塵采用旋風與脈沖布袋除塵相結合的方式，主要收集原料烘干系統(tǒng)和成品球烘干系統(tǒng)產(chǎn)生的煙氣粉塵。

　　四、結束語

　　  鋼廠轉爐含鐵塵泥制備冷壓球，生產(chǎn)工藝合理，設備簡單，節(jié)能減排設施完善，使含鐵固廢資源得到了較好的回收利用，符合我國鋼鐵行業(yè)高質量發(fā)展的要求，具有顯著的經(jīng)濟效益和社會效益。
