高黏度流體的混合是工業上常用的單元操作,許多工業部門都會遇到高黏度流體的攪拌或捏合操作,如橡膠、石油、塑料、涂料、油墨以及合成纖維、化妝品、制藥、食品、造紙和水泥等行業。
一、高黏度流體混合設備分類
所謂混合是指通過攪拌或捏合把各組成的物料充分地分散,得到各組分濃度均勻的混合物。目前,工業中應用的高黏度混合設備通常有立式和臥式兩種,它們因具有各自的特點而在特定的行業中應用廣泛。
攪拌槳徑大小與設備直徑接近,攪拌槽的底部有平底、橢圓底、蝶形底等形狀。立式單軸混合設備因結構簡單而在石油煉制行業及催化劑生產行業中應用廣泛。
(1)同軸異速混合設備
該設備通常為立式圓柱形,中心由兩套攪拌軸組成,一套軸上固定著半徑較小的中心分散槳高速旋轉;另一套軸上固定著錨式槳、螺帶槳或框式槳等近壁式攪拌槳低速旋轉。
(2)雙軸異速混合設備 該設備通常由兩個不同心的軸構成,兩軸上各自安裝攪拌槳,兩攪拌槳處于不同液面高度,通常均為小直徑分散槳,或者采用近壁式大直徑槳與小直徑分散槳結合的形式,兩槳葉同時作用從而使槽內流體達到良好的混合狀態。目前該類混合設備在油漆、油墨等行業應用廣泛。

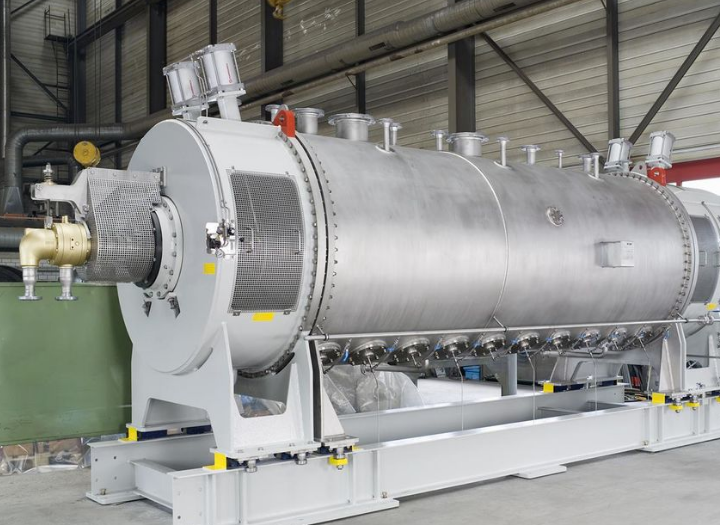

臥式單軸混合設備因結構簡單,其轉子形式主要有:Z 型、E 型、圓盤型、螺帶型、雙旋型等。
該設備特別適用于高黏、超高黏和粉體物系的混合,轉動時兩軸上的攪拌構件之間以及它們與混合器壁之間相互刮擦從而具有自清潔功能,有利于實現聚合反應連續化。
(1)臥式雙軸 T 型攪拌器也是一種常見的高黏度攪拌混合設備。它具有部分自清潔功能,且構造相當簡單,雙軸上裝有 T 型葉片,兩軸作同向旋轉,釜體有效反應體積大,在合成間規聚苯乙烯工業中應用廣泛。
(2)臥式雙軸槳葉式混合設備對粉體混合具有很好的應用效果,目前在飼料行業中應用廣泛。
(3)臥式雙軸螺旋攪拌機主要應用于煤炭行業的粉體混合,基本結構是在同一軸上安裝著正反兩種等距螺旋葉片,軸轉動時同時產生進料和回料作用。
二、結論
