雙軸臥式葉片混合機的設計

  物料混合是指對一種或者多種的物料進行均勻化作業，進而減小其粒度、密度、溫度及塑性等分布的不均勻性，是一種常見的物料處理方法。不同行業，由于原料種類、特性、用途及后續處理方法不同，因而所選用的混合設備也各不相同。雙軸臥式葉片混合機采用間歇排料方式，其結構采用兩根上面布置有攪拌葉片的攪拌軸，攪拌葉片在其旋轉過程中對物料進行強制混合并使其均勻化。該設備非常適用于粉狀、顆粒狀及其和液體混合后的物料的混合和均化。

1. 結構特點

  雙軸臥式葉片混合機是一種強制式、間斷性卸料攪拌裝置，廣泛用于攪拌建材、煤化工及化肥行業中各類粉末狀或顆粒狀物料。攪拌裝置采用緊湊型設計，混合機由傳動系統、攪拌缸、攪拌軸系、機架等部分組成。攪拌缸由攪拌槽、襯板、機罩等組成。進料口、收塵口設置在機罩上，卸料門設置在攪拌槽下方。“ω”型攪拌槽內裝有兩根水平布置的攪拌軸，軸上分別裝有攪拌臂，攪拌葉片分布在攪拌臂上，相鄰攪拌臂間的夾角有45°、60°、90°、120°、135°和180°。夾角根據不同需要進行設計。一般45°和60°夾角是針對大型和特大型攪拌裝置的。攪拌軸上葉片的安裝方式有很多種，但是不能使其形成促使物料向一端移動的傾斜裝置。 因此各攪拌葉片若是傾斜布置，應是兩攪拌軸上攪拌葉片左、右旋向交替，可在局部范圍內加大物料的對流。在靠近攪拌槽兩端的攪拌臂上分別裝有反向葉片，其目的是用來清理端面上積聚的物料。攪拌軸上安裝攪拌臂的部分為四面體型設計，便于攪拌臂的周向定位。攪拌葉片與攪拌臂之間螺栓連接，便于更換。

2. 設計、使用中應注意的問題

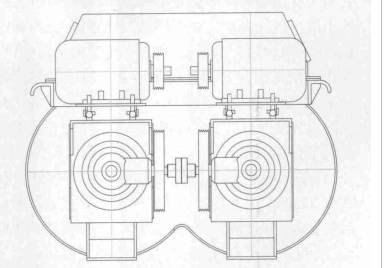

（1）兩攪拌軸應相向旋轉，兩軸旋轉應同步。兩減速機輸入軸用聯軸器連接，從機械上保證兩軸的同步。

（2）卸料門位于攪拌槽下部，大開門結構，便于物料快速排放。卸料門運用液壓單元驅動，節奏緊湊，可手動開門，調節限位開關可控制卸料門開合度。

（3）為解決物料黏軸的問題，在實際運用中，可在相鄰兩攪拌葉片間加一金屬圓環，金屬圓環在轉動的過程中將黏附在軸附近的物料打散，有效地避免了物料黏軸現象的發生。
